概要

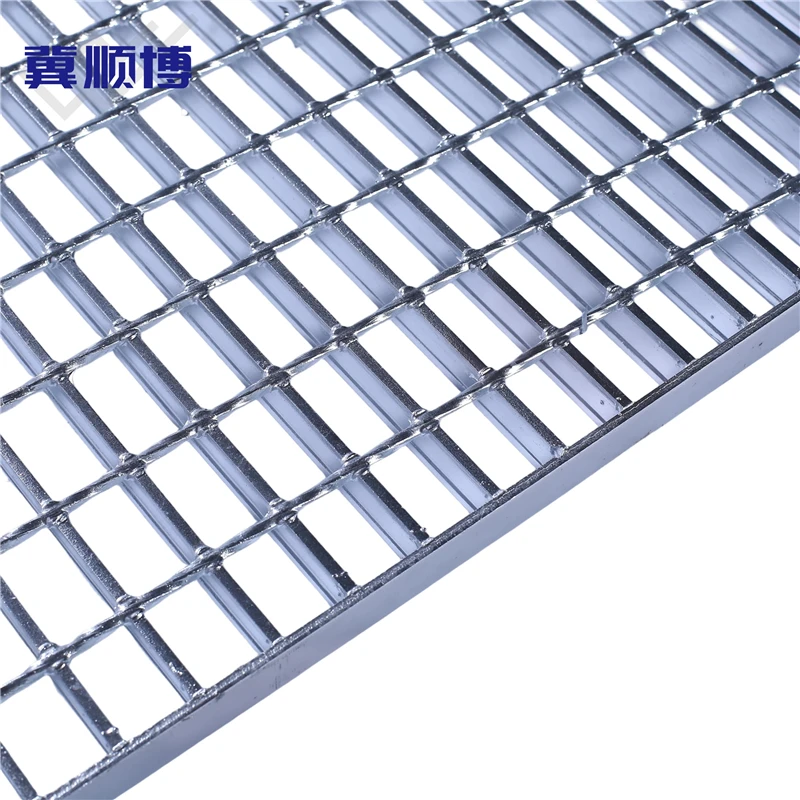

I バーグレーティングは圧力溶接によって製造され、I 形のベアリングバーとクロスロッドを備えたオープングリッド構造を形成します。{0}{1}{1}このグレーティングは、定格荷重下でスパン長の 1/200 以内に制御されたたわみを提供し、構造的変形なく頑丈な産業用途をサポートします。-

技術的パラメータ

パラメータ	仕様
ロードバーセクション	私は-形を整えました
静的耐荷重	最大 5 トン/平方メートル (重荷重)-
たわみ制御	スパン長さの1/200以内
軽量バー-	20×3mm、間隔30×100mm
頑丈なバー-	32×5mm以上、クロスロッド間隔50mm以下
滑り止めオプション-	鋸歯状ベアリングバー
溶融亜鉛メッキ-	85μm以上、塩水噴霧試験1000時間錆なし
バー幅の範囲	20～60mm
バーの厚さの範囲	3～50mm
形状のカスタマイズ	不規則な開口部にも対応

製品の利点

曲げ強度: I- 形状の断面により慣性モーメントが増加し、5 トン/平方メートルの静的耐荷重が可能になります。
たわみは全荷重下でスパンの 1/200 以下に制限されており、構造計算によって検証されています。
鋸歯状のデザインにより摩擦係数が向上し、油や湿気の多い環境に適しています。
溶融亜鉛めっき- 85 μm 以上は、1000 時間の塩水噴霧試験に腐食なしで合格します。

アプリケーション

産業用プラットフォーム (化学プラント、発電所) – 荷重 5 kN/m² 以上
都市工学 – 排水カバー、前端被覆材を備えた階段踏み板
特殊環境：鉱山（落下物防止のためバー間隔60mm）、沿岸地域（亜鉛コーティング100μm以上）

会社概要

河北春博金属金網製造有限公司は河北省安平県に拠点を置き、金網製造において15年の経験があります。同社は 20,000 平方メートルの工場を運営し、従業員 120 名 (技術専門家 10 名を含む) を擁しています。 ISO9000トリプルマネジメントシステム認証を取得しており、年間30,000トン以上を生産しています。
